témoin des clignotants au tableau de bord
Goto page: 1, 2, 3, 4, 5, 6, 7, 8  >

Post new topic   Reply to topic    forumembres Forum Index -> LES MODELES (Acces libre) -> LES CYLINDREES -> 1400
Previous topic :: Next topic
Author Message
marco92320
I.O.C.F

Offline

Joined: 13 Nov 2014
Posts: 254
Localisation: mions
Masculin Taureau (20avr-20mai)
MOTO: INTRUDER 1400 / SVS

PostPosted: Sun 25 Mar - 18:47 (2018)    Post subject: témoin des clignotants au tableau de bord Reply with quote

salut à tous,

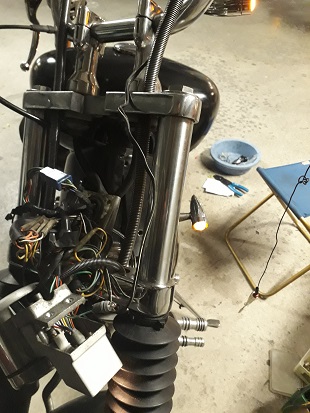

 j'attaque l'élec de ma brêle... et comme beaucoup, l'ancien proprio a remplacé par des clignotants à LED et à fait des soudures qui ont pas tenu / sont bouffés etc etc, plein de fils qui vont nulle part...




bref, y'a qu'un seul cligno qui marche  et pas de voyant au tableau de bord Mad

j'ai donc tout repris, identifié... et à présent, mes 4 clignotants fonctionnement correctement côté gauche et droit... SI je supprime l'ampoule du tableau de bord (celle des cligno)


MAIS dès que je la remets . ca me fait des warning Bannir ... et en plus, l'ampoule s'allume pas... (enfin trés faiblement)

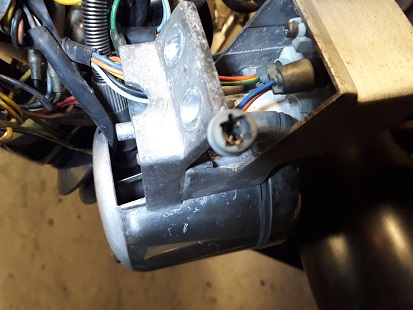

dès que je débranche les fils qui vont au tableau de bord (connecteur bleu), plus de souci (mais plus de voyant non plus...)


j'ai déjà lu ce post et je dois avoir un problème similaire... mais il n'y a pas la résolution précise
http://www.forum-iocf.com/t5292-probleme-electrique.htm?start=60

j'ai changé l'ampoule sans résultat... j'ai démonté le comodo, ca a l'air propre...
lorsque je mets mon tournevis d'électricien à la place de l'ampoule, il clignote bien donc il y a du jus qui arrive.

donc je penche pour un souci de masse... (du fil du voyant), quelqu'u npour m'aider s'ilvouplaittttttttttttt Okay


_________________
Carpe Diem
Back to top
Publicité






PostPosted: Sun 25 Mar - 18:47 (2018)    Post subject: Publicité

PublicitéSupprimer les publicités ?
Back to top
sitting-bull
enregistré

Offline

Joined: 15 Jan 2011
Posts: 7,639
Localisation: charente maritime
Masculin Taureau (20avr-20mai)
MOTO: 1500 de 1998

PostPosted: Sun 25 Mar - 20:12 (2018)    Post subject: témoin des clignotants au tableau de bord Reply with quote

il me semble avoir lu que des clignos leds provoque ce genre d'incident si tu ne mets pas en plus une résistance avant le témoin.mais vu que je suis pas spécialiste
en fils et courant , attend qu'un pro de la chose te dise ça.
Back to top
OP 85
I.O.C.F

Offline

Joined: 20 Jul 2015
Posts: 10,063
Localisation: Vendée
Masculin Sagittaire (22nov-21déc) 龍 Dragon
IOCF: MEMBRE
MOTO: 1400 VS de 1991

PostPosted: Sun 25 Mar - 21:20 (2018)    Post subject: témoin des clignotants au tableau de bord Reply with quote

Crying or Very sad pas mieux que Sitting
_________________
Olivier

"Le succès n'est pas final, l'échec n'est pas fatal : c'est le courage de continuer qui compte. Winston CHURCHILL"
Back to top
marco92320
I.O.C.F

Offline

Joined: 13 Nov 2014
Posts: 254
Localisation: mions
Masculin Taureau (20avr-20mai)
MOTO: INTRUDER 1400 / SVS

PostPosted: Sun 25 Mar - 22:53 (2018)    Post subject: témoin des clignotants au tableau de bord Reply with quote

En effet,  Okay je sais que les LED consomment moins et qu il faut ajouter une résistance s ils ne s allument pas... pour moi c est pas le souci car ils s allument...
La c est le témoin qui fout la mouise car lorsque je mets l ampoule, tous les clignos se la jouent warning Mr. Green
_________________
Carpe Diem
Back to top
Wicked
Modérateur

Offline

Joined: 14 Jan 2011
Posts: 3,430
Localisation: Eilean a' Cheò ... Ile de Skye
Masculin Poissons (20fev-20mar) 龍 Dragon
IOCF: RESP NORD OUEST
MOTO: 14 de 87.89.88-91-93

PostPosted: Sun 25 Mar - 23:20 (2018)    Post subject: témoin des clignotants au tableau de bord Reply with quote

Fais comme moi ..... te sers pas des clignos, comme ça t'es pas enmerdé !!

Mr. Green Mr. Green Mr. Green Mr. Green

_________________
Plus tu avance moins vite ..... moins tu recule plus lentement !
ou ...
plus c'est long ....... moins c'est court !
Dans tout les cas, faut juste y réfléchir !!!!
1400 de : 87,89,88-91-93 ... 4 vitesses c'est suffisant pour avancer non ?
Back to top
rebel42
enregistré

Offline

Joined: 12 Jul 2013
Posts: 197
Localisation: riorges
Masculin Verseau (20jan-19fev)
MOTO: 1400 intruder 91

PostPosted: Mon 26 Mar - 07:40 (2018)    Post subject: témoin des clignotants au tableau de bord Reply with quote

je pense plutot pour un equilibrage de la consommation..les relais cligos sont prevus pour une certaine consommation, temoin de tableau de bord compris. si tu consommes moins ça clignote vite ( comme quand tu as une ampoule de cligno grillée ) si tu consommes plus ça clignonte plus lentement.
le probleme peut venir aussi d'une mauvaise masse quelque part dans le circuit.. si c'est ton ampoule au tableau de bord qui fausse tout, a vérifier de ce coté la..
enfin c'est ce que je ferais, pas sur que ce soit la bonne solution..
_________________
Le sage montre la lune , l'imbécile regarde le doigt... ca arrive souvent en mecanique ..a méditer ... Smile
et bonne route a tous ..
Back to top
cheyenne72
I.O.C.F

Offline

Joined: 23 Dec 2012
Posts: 6,747
Localisation: sud sarthe
Masculin Lion (24juil-23aoû) 狗 Chien
MOTO: 14 de 89 91 91

PostPosted: Mon 26 Mar - 13:38 (2018)    Post subject: témoin des clignotants au tableau de bord Reply with quote

met une centrale électronique et plus de soucis , ça marche pas avec une centrale d'origine ou faut rajouter des résistances
_________________
qui va doucement va longtemps !!!!!!! ou pas
Back to top
marco92320
I.O.C.F

Offline

Joined: 13 Nov 2014
Posts: 254
Localisation: mions
Masculin Taureau (20avr-20mai)
MOTO: INTRUDER 1400 / SVS

PostPosted: Mon 26 Mar - 16:14 (2018)    Post subject: témoin des clignotants au tableau de bord Reply with quote

et merdouille  Embarassed Embarassed j'ai cherché des réponses sur le fofo et j'avais pas vu ce post... qui explique tout (le jour ou je post... alors que je cherche depuis un moment)
http://www.forum-iocf.com/t2595-LED.htm?start=15

honte à moi ! sujet maintes foid abordé en plus... j'y croyais pas car pour moi, ca vient d'un autre problème (le fait qu'il se mette en warning) mais devant l'indien... je me tais et j'achète !
 j'ai plus qu'à trouver ca sur le net... et croiser les doigts

j'ai trouvé ca... ca fait le job ?
https://www.ebay.fr/itm/Relais-Pour-Clignotant-Moto-Led-Neuf-Scooter-Quad-1…

PS; le lien dans le post avant marche pu Crying or Very sad
_________________
Carpe Diem
Back to top
rebel42
enregistré

Offline

Joined: 12 Jul 2013
Posts: 197
Localisation: riorges
Masculin Verseau (20jan-19fev)
MOTO: 1400 intruder 91

PostPosted: Mon 26 Mar - 17:11 (2018)    Post subject: témoin des clignotants au tableau de bord Reply with quote

euh ça c'est un relais comme le tien. ça ne changera pas grand chose a ton probleme
_________________
Le sage montre la lune , l'imbécile regarde le doigt... ca arrive souvent en mecanique ..a méditer ... Smile
et bonne route a tous ..
Back to top
rebel42
enregistré

Offline

Joined: 12 Jul 2013
Posts: 197
Localisation: riorges
Masculin Verseau (20jan-19fev)
MOTO: 1400 intruder 91

PostPosted: Mon 26 Mar - 17:14 (2018)    Post subject: témoin des clignotants au tableau de bord Reply with quote

je verrais pluitot un truc comme ça
https://www.louis-moto.fr/artikel/relais-de-clignotants-electronique-2-pole…
_________________
Le sage montre la lune , l'imbécile regarde le doigt... ca arrive souvent en mecanique ..a méditer ... Smile
et bonne route a tous ..
Back to top
rebel42
enregistré

Offline

Joined: 12 Jul 2013
Posts: 197
Localisation: riorges
Masculin Verseau (20jan-19fev)
MOTO: 1400 intruder 91

PostPosted: Mon 26 Mar - 17:20 (2018)    Post subject: témoin des clignotants au tableau de bord Reply with quote

marco92320 wrote:

et merdouille  Embarassed Embarassed j'ai cherché des réponses sur le fofo et j'avais pas vu ce post... qui explique tout (le jour ou je post... alors que je cherche depuis un moment)
http://www.forum-iocf.com/t2595-LED.htm?start=15

honte à moi ! sujet maintes foid abordé en plus... j'y croyais pas car pour moi, ca vient d'un autre problème (le fait qu'il se mette en warning) mais devant l'indien... je me tais et j'achète !
 j'ai plus qu'à trouver ca sur le net... et croiser les doigts

j'ai trouvé ca... ca fait le job ?
https://www.ebay.fr/itm/Relais-Pour-Clignotant-Moto-Led-Neuf-Scooter-Quad-1…

PS; le lien dans le post avant marche pu Crying or Very sad


autaznt pour mi j'avais mal lu le descriptif. par contre il t'en faudra 2 non de ce type la ? vu qu'il n'y a que 2 broches??
_________________
Le sage montre la lune , l'imbécile regarde le doigt... ca arrive souvent en mecanique ..a méditer ... Smile
et bonne route a tous ..
Back to top
marco92320
I.O.C.F

Offline

Joined: 13 Nov 2014
Posts: 254
Localisation: mions
Masculin Taureau (20avr-20mai)
MOTO: INTRUDER 1400 / SVS

PostPosted: Mon 26 Mar - 19:01 (2018)    Post subject: témoin des clignotants au tableau de bord Reply with quote

celui que j'ai actuellement à 2 broches également. (il m'a l'air d'origine) (c'est ce genre de chose)
https://www.google.fr/search?q=TL67 21W intruder&client=firefox-b&d…
_________________
Carpe Diem
Back to top
cheyenne72
I.O.C.F

Offline

Joined: 23 Dec 2012
Posts: 6,747
Localisation: sud sarthe
Masculin Lion (24juil-23aoû) 狗 Chien
MOTO: 14 de 89 91 91

PostPosted: Mon 26 Mar - 21:55 (2018)    Post subject: témoin des clignotants au tableau de bord Reply with quote

je pense pas que ce soit ce qu'il te faut
c'est pas ce genre la que je monte , il a trois broche 1 + , 1 qui va au commodo comme le relais d'origine et 1 qui va au témoin car il faut débrancher ton fil de témoin a ta prise de compteur ( bleu ) et brancher la troisième cosse
avec ta centrale d'origine il faut que tu garde les quatre ampoule d'origine ou qui on la même intensité , sinon comme tu dit ça fait warning  , le jus envoyé a tes ampoule sur un coté est renvoyé de l'autre coté via ton ampoule de témoin
maintenant pour la centrale , a voir si tu as que des leds ou juste deux
_________________
qui va doucement va longtemps !!!!!!! ou pas
Back to top
marco92320
I.O.C.F

Offline

Joined: 13 Nov 2014
Posts: 254
Localisation: mions
Masculin Taureau (20avr-20mai)
MOTO: INTRUDER 1400 / SVS

PostPosted: Tue 27 Mar - 11:47 (2018)    Post subject: témoin des clignotants au tableau de bord Reply with quote

ok j'ai compris la moitié de ce que tu m'as dit... Mort de Rire Ca paraissait simple au début  Mr. Green juste la centrale clignotante à remplacer...

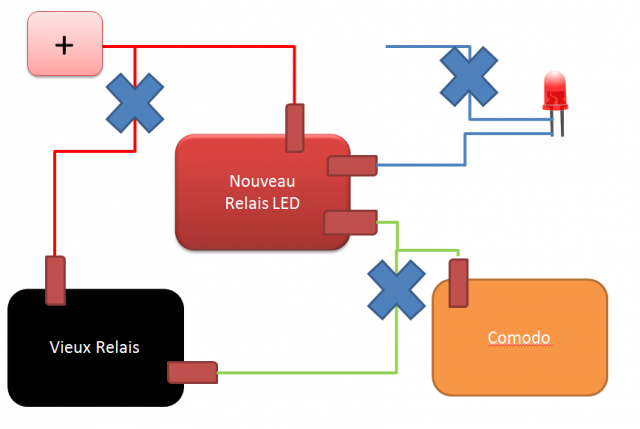

donc en fait, si je récapépéte, j'ai "juste à brancher le nouveau relais" , à couper le fil bleu qui sort du voyant de cligno + tirer ce fil qui part du voyant jusqu'au nouveau relais...

j'ai fait un schéma. il me reste à trouver un lien Ebay ou autre vers le "bon relais" à 3 broches...

sinon, j'ai bien 4 clignotants à LED




_________________
Carpe Diem
Back to top
cheyenne72
I.O.C.F

Offline

Joined: 23 Dec 2012
Posts: 6,747
Localisation: sud sarthe
Masculin Lion (24juil-23aoû) 狗 Chien
MOTO: 14 de 89 91 91

PostPosted: Tue 27 Mar - 13:33 (2018)    Post subject: témoin des clignotants au tableau de bord Reply with quote

dans mon cas ça marche avec deux led et deux ampoules a filament quel quelles soient
si ta as quatre led alors il te faut une centrale clignotant a led
apres a voir , j'en ai jamais montée
